| Артикул | DN / мм | L / мм | Расчетная масса / кг |
|---|---|---|---|
|
715-065-30-03009 |
65 |
170 |
18 |
|
715-080-30-03009 |
80 |
180 |
22 |
|
715-100-30-03009 |
100 |
190 |
27 |
|
715-150-30-03009 |
150 |
210 |
52 |
|
715-200-30-03009 |
200 |
230 |
75 |
|
715-250-30-03009 |
250 |
250 |
112 |
|
715-300-30-03009 |
300 |
270 |
180 |

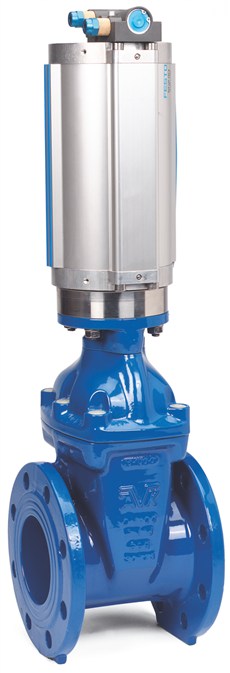

AVK ЗАДВИЖКА КЛИНОВАЯ ФЛАНЦЕВАЯ С ПРИВОДОМ, PN 10, Тип: 715/30-003
AVK ЗАДВИЖКА КЛИНОВАЯ ФЛАНЦЕВАЯ С ПРИВОДОМ, PN 10
короткая F4 по DIN, в сборе с пневмоприводом двустороннего действия
Подробнее
Описание
Тип: 715/30-003 - Дизайну клиновых задвижек AVK характерна надежность до мельчайших деталей. Клин полностью вулканизирован резиной NBR своего собственного производства AVK и имеет исключительную износостойкость благодаря свойству резины восстанавливать свою первоначальную форму, процессу обрезинивания сердечника двойной адгезией слоя и прочной конструкции клина. Тройная система сальникового уплотнения, высокая прочность штока и полная антикоррозийная обеспечивают непревзойденную надежность задвижки..
Документы
Техлист
715-30-003_ru-RU
472 Кб
Габаритные чертежи DWG
O_715_30_DN065_0XXX9_AA0
107.5 Кб
O_715_30_DN080_0XXX9_AA0
119.8 Кб
O_715_30_DN100
217.9 Кб
O_715_30_DN125_XXXXX_AA0
108.1 Кб
O_715_30_DN150
182.1 Кб
O_715_30_DN200
213.7 Кб
O_715_30_DN250
236.5 Кб
O_715_30_DN300
251.1 Кб
O_715_30_DN350_XXXXX_AA0
167.9 Кб
Габаритные чертежи DXF
O_715_30_DN065_0XXX9_AA0
365.3 Кб
O_715_30_DN080_0XXX9_AA0
406.5 Кб
O_715_30_DN100
795.9 Кб
O_715_30_DN125_XXXXX_AA0
368 Кб
O_715_30_DN150
646.2 Кб
O_715_30_DN200
776 Кб
O_715_30_DN250
865.4 Кб
O_715_30_DN300
923.8 Кб
O_715_30_DN350_XXXXX_AA0
610.4 Кб
Габаритные чертежи IGS
O_715_30_DN065_0XXX9_AA0
1.5 Мб
O_715_30_DN080_0XXX9_AA0
2.1 Мб
O_715_30_DN100
3.3 Мб
O_715_30_DN125_XXXXX_AA0
1.2 Мб
O_715_30_DN150
3.1 Мб
O_715_30_DN200
3.2 Мб
O_715_30_DN250
3.6 Мб
O_715_30_DN300
3.8 Мб
O_715_30_DN350_XXXXX_AA0
1.4 Мб
Габаритные чертежи STEP
O_715_30_DN065_0XXX9_AA0
1.7 Мб
O_715_30_DN080_0XXX9_AA0
2.4 Мб
O_715_30_DN100
3.1 Мб
O_715_30_DN125_XXXXX_AA0
1.1 Мб
O_715_30_DN150
3.3 Мб
O_715_30_DN200
3.4 Мб
O_715_30_DN250
3.4 Мб
O_715_30_DN300
3.5 Мб
O_715_30_DN350_XXXXX_AA0
1.6 Мб
