AVK ИНДИКАТОР ПОЛОЖЕНИЯ КОРОТКИЙ ДЛЯ СТЕННОГО МОНТАЖА Тип: 34/80-001

В наличии

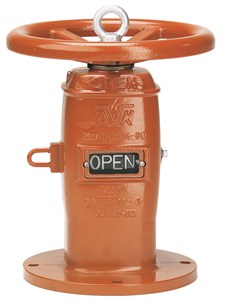

AVK ИНДИКАТОР ПОЛОЖЕНИЯ КОРОТКИЙ ДЛЯ СТЕННОГО МОНТАЖА
для задвижек AVK под индикатор, утвержден FM и включен в перечень UL/ULC

Подробнее

Описание

Тип: 34/80-001 - Индикаторы стенного типа предлагаются трех разных фиксированных длин. Маховик можно зафиксировать, привязав его, например, к трубе или др., чтобы не допустить несанкционированное пользование задвижкой. В отливке индикаторов AVK есть резьбовой прилив для установки контрольного выключателя..

Артикул	DN / мм	Stem / мм	Расчетная масса / кг
34-050-80-00010010 [1]	50	250	29
34-065-80-00010010 [1]	65	250	29
34-080-80-00010010 [1]	80	250	29
34-100-80-00010010	100	250	29
34-100-80-01010010	100	750	32
34-100-80-02010010	100	1250	34
34-150-80-00010010	150	250	29
34-150-80-01010010	150	750	32
34-150-80-02010010	150	1250	34
34-200-80-00010010	200	250	29
34-200-80-01010010	200	750	32
34-200-80-02010010	200	1250	34
34-250-80-00010010	250	250	29
34-250-80-01010010	250	750	32
34-250-80-02010010	250	1250	34
34-300-80-00010010	300	250	29
34-300-80-01010010	300	750	32
34-300-80-02010010	300	1250	34
34-350-80-01010010	350	750	32
34-350-80-02010010	350	1250	34
34-400-80-00000010 [2]	400	250	29
34-400-80-00020010 [2]	400	1250	34
34-400-80-01010010 [2]	400	750	32

ПРИМЕЧАНИЯ 1 Без утверждения FM, не включен в перечень UL/ULC 2 Включен в перечень UL/ULC, не утвержден FM

Документы

Техлист

34-80-001_ru-RU

583.9 Кб

Сертификат(ы)

FM Approval Indicator Post

91 Кб

Габаритные чертежи DWG

O_34_80_DN100_00_AA1

85.2 Кб

O_34_80_DN100_01_AA1

75.8 Кб

O_34_80_DN100_02_AA1

75.4 Кб

Габаритные чертежи DXF

O_34_80_DN100_00_AA1

278.6 Кб

O_34_80_DN100_01_AA1

239.2 Кб

O_34_80_DN100_02_AA1

237.8 Кб

Габаритные чертежи IGS

O_34_80_DN100_00_AA1

649.8 Кб

O_34_80_DN100_01_AA1

639.7 Кб

O_34_80_DN100_02_AA1

640.1 Кб

Габаритные чертежи STEP

O_34_80_DN100_00_AA1

618.1 Кб

O_34_80_DN100_01_AA1

626.1 Кб

O_34_80_DN100_02_AA1

626.6 Кб
