Тип: 02/67-030 AVK ЗАДВИЖКА ФЛАНЦЕВАЯ КЛИНОВАЯ, PN25

В наличии

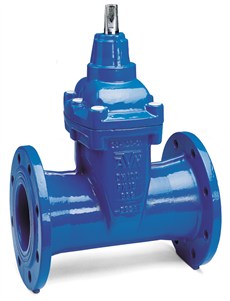

AVK ЗАДВИЖКА ФЛАНЦЕВАЯ КЛИНОВАЯ, PN25
по стандарту DIN, длинная F5

Подробнее

Описание

Тип: 02/67-030 - Дизайну клиновых задвижек AVK характерна надежность до мельчайших деталей. Клин, полностью вулканизирован резиной EPDM собственного производства AVK, утвержденной для контакта с питьевой водой, имеет исключительную износостойкость благодаря свойству резины восстанавливать свою первоначальную форму после сжатия, процессу обрезинивания сердечника двойной адгезией слоя и своей прочной конструкции. Тройная система уплотнения штока, высокая прочность штока и полная антикоррозийная защита обеспечивают непревзойденную надежность задвижки..

Артикул	DN / мм	Рассверловка фланцев	Расчетная масса / кг
02-050-67-076	50	PN25	12
02-065-67-076	65	PN25	15
02-080-67-076	80	PN25	19
02-100-67-076	100	PN25	25
02-125-67-076	125	PN25	33
02-150-67-076	150	PN25	49
02-200-67-076	200	PN25	70
02-250-67-076	250	PN25	110
02-300-67-076	300	PN25	160

Документы

Техлист

02-67-030_ru-RU

439.1 Кб

Габаритные чертежи DWG

O_02_60_DN050_X1

146.6 Кб

O_02_60_DN065_X1

98.7 Кб

O_02_60_DN080

258 Кб

O_02_60_DN100

269.2 Кб

O_02_60_DN125

272.1 Кб

O_02_60_DN150

363.3 Кб

O_02_60_DN200

416.6 Кб

O_02_60_DN250_X1

144.9 Кб

O_02_60_DN300_X1

205.3 Кб

Габаритные чертежи DXF

O_02_60_DN050_X1

500.1 Кб

O_02_60_DN065_X1

315.8 Кб

O_02_60_DN080

963 Кб

O_02_60_DN100

1015.1 Кб

O_02_60_DN125

1 Мб

O_02_60_DN150

1.4 Мб

O_02_60_DN200

1.6 Мб

O_02_60_DN250_X1

486.5 Кб

O_02_60_DN300_X1

746.4 Кб

Габаритные чертежи IGS

O_02_60_DN050_X1

1.2 Мб

O_02_60_DN065_X1

1.1 Мб

O_02_60_DN080

2.9 Мб

O_02_60_DN100

3.2 Мб

O_02_60_DN125

3.3 Мб

O_02_60_DN150

3.5 Мб

O_02_60_DN200

3.8 Мб

O_02_60_DN250_X1

1.4 Мб

O_02_60_DN300_X1

2.4 Мб

Габаритные чертежи STEP

O_02_60_DN050_X1

1.1 Мб

O_02_60_DN065_X1

1.1 Мб

O_02_60_DN080

4.2 Мб

O_02_60_DN100

4.8 Мб

O_02_60_DN125

4.5 Мб

O_02_60_DN150

4.3 Мб

O_02_60_DN200

4.8 Мб

O_02_60_DN250_X1

1.2 Мб

O_02_60_DN300_X1

2.1 Мб

Монтаж

APP1_RUS

166 Кб

APP2_RUS

165.4 Кб

APP3_RUS

119.9 Кб

APP4_RUS

213.3 Кб

APP5_RU

106.2 Кб

APP6_RUS

294.4 Кб

APP7_pipecover_RU

202.4 Кб
