AVK ШПИНДЕЛЬ УДЛИНИТЕЛЬНЫЙ ТЕЛЕСКОПИЧЕСКИЙ Тип: 04/04-001

В наличии

AVK ШПИНДЕЛЬ УДЛИНИТЕЛЬНЫЙ ТЕЛЕСКОПИЧЕСКИЙ
для клиновых магистральных задвижек, с насадком для ключа 23-32 мм

Подробнее

Описание

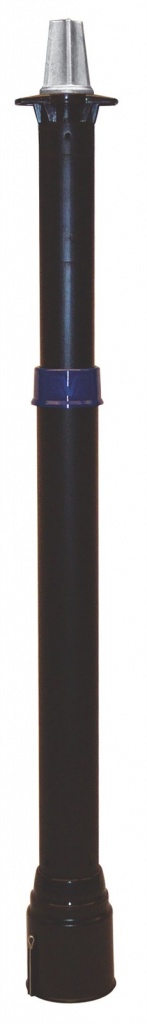

Тип: 04/04-001 - Телескопический удлинитель для штоков клиновых задвижек AVK оснащен коническим насадком для Т-образных ключей 23-32 мм. Дизайн телескопического удлинительного шпинделя AVK предусматривает несложное пользование, и рассчитан на длительную эксплуатацию. С помощью крепежных лапок верхнего переходника шпиндель можно легко подсоединить к уличному лючку AVK, специальная фиксирующая пружина внутри предотвращает складывание телескопических секций во время установки удлинительного шпинделя или при регулировании его длины, а отверстие ”антифриз” на всю его длину дает возможность подсоединения нагревательного элемента в случае замерзания воды внутри. Телескопические удлинители изготовлены из коррозионностойких материалов. Защитное кольцо из ПЭ посередине шпинделя и нижняя манжета не допускают проникновение грязи внутрь.

Артикул	DN/DN	L8 / мм	Pipe cover range / мм	Расчетная масса / кг
04-050-4-0002	40 - 50	450 - 700	710 - 960	1,9
04-050-4-0502	40 - 50	650 - 1100	910 - 1360	2,6
04-050-4-1002	40 - 50	1050 - 1750	1310 - 2010	3,9
04-050-4-1202	40 - 50	1400 - 2350	1660 - 2560	5,8
04-050-4-1502	40 - 50	1700 - 2900	1960 - 3160	5,4
04-050-4-2202	40 - 50	2850 - 5250	3110 - 5510	11
04-080-4-0002	65 - 80	450 - 700	735 - 985	1,9
04-080-4-0502	65 - 80	650 - 1100	935 - 1385	2,0
04-080-4-1002	65 - 80	1050 - 1750	1335 - 2035	3,8
04-080-4-1202	65 - 80	1400 - 2350	1685 - 2585	4,9
04-080-4-1502	65 - 80	1700 - 2900	1985 - 3185	5,8
04-080-4-2202	65 - 80	2850 - 5250	3120 - 5520	11
04-125-4-0002	100 - 125	450 - 700	790 - 1040	1,8
04-125-4-0502	100 - 125	650 - 1100	990 - 1440	2,6
04-125-4-1002	100 - 125	1050 - 1750	1390 - 2090	4,0
04-125-4-1202	100 - 125	1400 - 2350	1740 - 2640	5,7
04-125-4-1502	100 - 125	1700 - 2900	2040 - 3240	5,8
04-125-4-2202	100 - 125	2850 - 5250	3190 - 5590	11
04-150-4-0002	150 - 150	450 - 700	870 - 1120	2,3
04-150-4-0502	150 - 150	650 - 1100	1070 - 1520	3,1
04-150-4-1002	150 - 150	1050 - 1750	1470 - 2170	4,5
04-150-4-1202	150 - 150	1400 - 2350	1820 - 2720	5,7
04-150-4-1502	150 - 150	1700 - 2900	2120 - 3320	7,5
04-150-4-2202	150 - 150	2850 - 5250	3270 - 5670	11
04-200-4-0002	200 - 200	450 - 700	950 - 1200	2,3
04-200-4-0502	200 - 200	650 - 1100	1150 - 1600	4,3
04-200-4-1002	200 - 200	1050 - 1750	1550 - 2250	3,9
04-200-4-1202	200 - 200	1400 - 2350	1900 - 2800	5,6
04-200-4-1502	200 - 200	1700 - 2900	2200 - 3400	6,9
04-200-4-2202	200 - 200	2850 - 5250	3350 - 5750	11
04-300-4-0002	250 - 300	450 - 700	1055 - 1305	2,4
04-300-4-0502	250 - 300	650 - 1100	1255 - 1705	3,2
04-300-4-1002	250 - 300	1050 - 1750	1655 - 2355	4,6
04-300-4-1202	250 - 300	1400 - 2350	2005 - 2905	5,7
04-300-4-1502	250 - 300	1700 - 2900	2305 - 3505	7,1
04-300-4-2202	250 - 300	2850 - 5250	3455 - 5855	11
04-400-4-0002	350 - 400	450 - 700	1220 - 1470	2,6
04-400-4-0502	350 - 400	650 - 1100	1420 - 1870	3,4
04-400-4-1002	350 - 400	1050 - 1750	1820 - 2520	4,5
04-400-4-1202	350 - 400	1400 - 2350	2170 - 3070	5,6
04-400-4-1502	350 - 400	1700 - 2900	2470 - 3670	7,6
04-400-4-2202	350 - 400	2850 - 5250	3620 - 6020	11
04-630-4-0002 [1]	450 - 600	450 - 700	1420 - 1670	2,6
04-630-4-0502 [1]	450 - 600	650 - 1100	1620 - 2070	3,4
04-630-4-1002 [1]	450 - 600	1050 - 1750	2020 - 2720	4,5
04-630-4-1502 [1]	450 - 600	1700 - 2900	2670 - 3870	7,6
04-630-4-2202 [1]	450 - 600	2850 - 5250	3820 - 6220	11
04-640-4-0002 [2]	450 - 600	450 - 700	1420 - 1670	2,6
04-640-4-0502 [2]	450 - 600	650 - 1100	1620 - 2070	3,4
04-640-4-1002 [2]	450 - 600	1050 - 1750	2020 - 2770	4,5
04-640-4-1502 [2]	450 - 600	1700 - 2900	2670 - 3870	7,6
04-640-4-2202 [2]	450 - 600	2850 - 5250	3820 - 6220	11

ПРИМЕЧАНИЯ 1 на шток Ø 30мм 2 на шток Ø 40мм

Документы

Техлист

04-04-001_ru-RU

373.3 Кб

Габаритные чертежи DXF

O_04_600_4XXX0

510.5 Кб

Габаритные чертежи IGS

O_04_600_4XXX0

6.8 Мб
