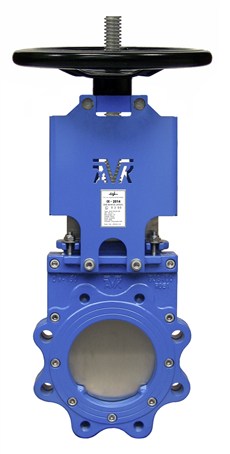

AVK ЗАДВИЖКА ШИБЕРНАЯ НОЖЕВАЯ, PN 10, Тип: 702/20-103

В наличии

AVK ЗАДВИЖКА ШИБЕРНАЯ НОЖЕВАЯ, PN 10
с выдвижным штоком и штурвалом, со сменным верхним сальником

Подробнее

Описание

Тип: 702/20-103 - Шиберные ножевые задвижки AVK для фланцевого с фланцевым / межфланцевым присоединением являются двунаправленными с гладкостенным и полным проходом. Защищенные уплотнения и материалы высокого класса обеспечивают отличные эксплуатационные характеристики и длительный срок службы. Задвижки можно налаживать во время их работы. Варианты поставки: с рычагом, выдвижным штоком и штурвалом или с невыдвижным штоком и штурвалом, с пневматическим приводом, с фланцем ISO для установки привода или вместе с электроприводом..

Артикул	DN / мм	Рассверловка фланцев	Расчетная масса / кг
702-050-20-134	50	PN10/16	6,0
702-065-20-134	65	PN10/16	7,0
702-080-20-134	80	PN10/16	12
702-100-20-134	100	PN10/16	15
702-125-20-134	125	PN10/16	19
702-150-20-134	150	PN10/16	26
702-200-20-034	200	PN10	43
702-250-20-034	250	PN10	58
702-300-20-034	300	PN10	83
702-350-20-034	350	PN10	107
702-400-20-034	400	PN10	140
702-450-20-034	450	PN10	240
702-500-20-034	500	PN10	260
702-600-20-034	600	PN10	340

Документы

Техлист

702-20-103_ru-RU

944.5 Кб

Габаритные чертежи DWG

70220_2d

343.5 Кб

Габаритные чертежи STEP

O_702_20_DN050

3.4 Мб

O_702_20_DN065

3.2 Мб

O_702_20_DN080

4 Мб

O_702_20_DN100

3.9 Мб

O_702_20_DN125

4.1 Мб

O_702_20_DN150

4.3 Мб

O_702_20_DN200

4.3 Мб

O_702_20_DN250

5.3 Мб

O_702_20_DN300

4.7 Мб

O_702_20_DN350

5 Мб

O_702_20_DN400

6.6 Мб

O_702_20_DN450

3.2 Мб

O_702_20_DN500

6.3 Мб

O_702_20_DN600

6.3 Мб

Монтаж

702_MI_RUS

770.7 Кб
