| Артикул | DN / мм | Рассверловка фланцев | Расчетная масса / кг |
|---|---|---|---|
|
02-040-70-01237 |
40 |
PN10/16 |
11 |
|
02-050-70-01237 |
50 |
PN10/16 |
12 |
|
02-065-70-01237 |
65 |
PN10/16 |
15 |
|
02-080-70-01237 |
80 |
PN10/16 |
19 |
|
02-100-70-01237 |
100 |
PN10/16 |
25 |
|
02-125-70-01237 |
125 |
PN10/16 |
33 |
|
02-150-70-01237 |
150 |
PN10/16 |
49 |
|
02-200-70-00237 |
200 |
PN10 |
70 |
|
02-200-70-01237 |
200 |
PN16 |
70 |
|
02-250-70-00237 |
250 |
PN10 |
110 |
|
02-250-70-01237 |
250 |
PN16 |
110 |
|
02-300-70-00237 |
300 |
PN10 |
160 |
|
02-300-70-01237 |
300 |
PN16 |
160 |
|
02-350-70-00237 |
350 |
PN10 |
320 |
|
02-350-70-01237 |
350 |
PN16 |
320 |
|
02-400-70-00237 |
400 |
PN10 |
330 |
|
02-400-70-01237 |
400 |
PN16 |
330 |
|
02-500-70-00237 |
500 |
PN10 |
417 |
|
02-500-70-01237 |
500 |
PN16 |
417 |

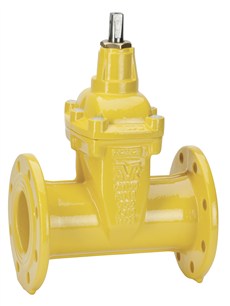

AVK ЗАДВИЖКА ФЛАНЦЕВАЯ ДЛИННАЯ ПО DIN, PN10/16
AVK ЗАДВИЖКА ФЛАНЦЕВАЯ ДЛИННАЯ ПО DIN, PN10/16
для газопроводов, длинная F5 по DIN, с резиной NBR на клине
Подробнее
Описание
Тип: 02/70-003 - Дизайну клиновых задвижек AVK характерна безопасность до мельчайших деталей с полной прослеживаемостью производства их основных компонентов. Клин полностью вулканизирован резиной NBR своего собственного производства AVK, резистентной нефтегазовой среде, состав которой имеет исключительную износостойкость благодаря способности восстанавливать свою первоначальную форму после сжатия. Эти свойства резины, процесс обрезинивания сердечника двойной адгезией слоя и прочность конструкции клина обеспечивают его долговечность. Тройная система уплотнения штока, сменная под давлением, высокая прочность штока и полная антикоррозийная защита обеспечивают непревзойденную надежность задвижки.
Документы
Техлист
02-70-003_ru-RU
534.3 Кб
Габаритные чертежи DWG
O_02_60_DN040_X1
147.3 Кб
O_02_60_DN050_X1
146.6 Кб
O_02_60_DN065_X1
98.7 Кб
O_02_60_DN080
258 Кб
O_02_60_DN100
269.2 Кб
O_02_60_DN125
272.1 Кб
O_02_60_DN150
363.3 Кб
O_02_60_DN200
416.6 Кб
O_02_60_DN250_X1
144.9 Кб
O_02_60_DN300_X1
205.3 Кб
O_02_60_DN350_X1
246.6 Кб
O_02_60_DN400_X1
222 Кб
O_02_60_DN450_X1
172.1 Кб
O_02_60_DN500_X1
168.1 Кб
Габаритные чертежи DXF
O_02_60_DN040_X1
511.6 Кб
O_02_60_DN050_X1
500.1 Кб
O_02_60_DN065_X1
315.8 Кб
O_02_60_DN080
963 Кб
O_02_60_DN100
1015.1 Кб
O_02_60_DN125
1 Мб
O_02_60_DN150
1.4 Мб
O_02_60_DN200
1.6 Мб
O_02_60_DN250_X1
486.5 Кб
O_02_60_DN300_X1
746.4 Кб
O_02_60_DN350_X1
882.5 Кб
O_02_60_DN400_X1
801.2 Кб
O_02_60_DN450_X1
605.3 Кб
O_02_60_DN500_X1
588.9 Кб
Габаритные чертежи IGS
O_02_60_DN040_X1
1.3 Мб
O_02_60_DN050_X1
1.2 Мб
O_02_60_DN065_X1
1.1 Мб
O_02_60_DN080
2.9 Мб
O_02_60_DN100
3.2 Мб
O_02_60_DN125
3.3 Мб
O_02_60_DN150
3.5 Мб
O_02_60_DN200
3.8 Мб
O_02_60_DN250_X1
1.4 Мб
O_02_60_DN300_X1
2.4 Мб
O_02_60_DN350_X1
2.7 Мб
O_02_60_DN400_X1
2.5 Мб
O_02_60_DN450_X1
2 Мб
O_02_60_DN500_X1
2 Мб
Габаритные чертежи STEP
O_02_60_DN040_X1
1.1 Мб
O_02_60_DN050_X1
1.1 Мб
O_02_60_DN065_X1
1.1 Мб
O_02_60_DN080
4.2 Мб
O_02_60_DN100
4.8 Мб
O_02_60_DN125
4.5 Мб
O_02_60_DN150
4.3 Мб
O_02_60_DN200
4.8 Мб
O_02_60_DN250_X1
1.2 Мб
O_02_60_DN300_X1
2.1 Мб
O_02_60_DN350_X1
2.5 Мб
O_02_60_DN400_X1
2.3 Мб
O_02_60_DN450_X1
1.6 Мб
O_02_60_DN500_X1
1.7 Мб
