АНАЛИЗ НА БАЗЕ CFD – ДЛЯ УТОЧЕНИЯ РЕКОМЕНДАЦИЙ ЗАКАЗЧИКАМ И ДЛЯ НОВЫХ РАЗРАБОТОК

CFD позволяет AVK следующее:

• сокращать время и расходы при разработках нового оборудования;
• предвидеть последствия, когда проведение живых испытаний изделий слишком сложно или невозможно;
• опробовать разные проекты до создания физических прототипов;
• оптимизировать проекты с целью сокращения до минимума потерю давления;

AVK сама проводит свои CFDанализы

Наша цель – анализ параметров всей нашей запорной арматуры для возможности предоставления в итоге большего объема информации по каждому отдельному продукту.

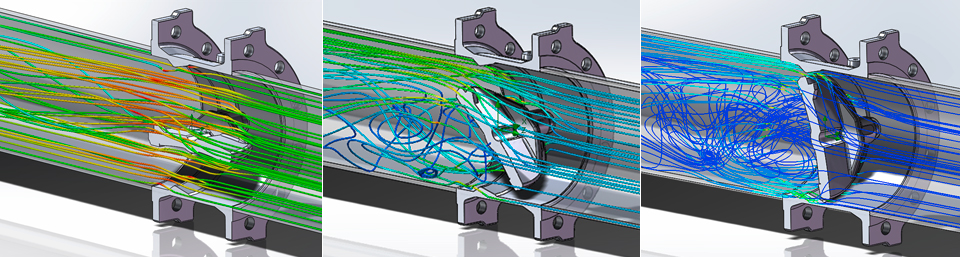

CFD - это способ компьютерного моделирования потока воды в трубах и в запорной арматуре. Анализ параметров на базе вычислительной динамики текучей среды дает возможность проектировать расход в трехмерном масштабе с тем, чтобы наглядно определить место возникновения давления и его значительность. В процессе анализа данных вводится, на ряду с другими параметрами, разница давлений перед запорной арматурой и после нее, а также другие характеристики поверхностей, например, если у потока воды появится сопротивление, или он переместится на гладкую проходную поверхность. Вводятся также объем, температура и прочие величины параметров рабочей среды, которые будут меняться в процессе анализа. В результате мы получаем характеристики потока среды при прохождении через трубопроводную сеть, которые можно корректировать и регулировать до приемлемых условий.

Благодаря анализу CFD, дающему возможность более обширного исследования рабочих параметров запорной арматуры, решения можно принимать на очень ранней стадии проектной разработки. По сравнению с физическими испытаниями, изучение характеристик на базе CFD позволяет получать более подробную информацию о функциональности продукта.

С целью подтверждения достоверности результатов CFDанализа их можно сравнить, насколько это осуществимо, с результатами проверки точности образца-изделия, после чего этим материалом воспользоваться при его разработке в случае, если нет возможности проводить физические испытания.

С помощью CFD анализа AVK может испытывать новые идеи на более ранней стадии разработки. Кроме этого, мы сможем предоставлять нашим заказчикам более основательную и более детальную информацию о наших продуктах.

Bo Ellerup, Менеджер по продукту
